Widget-Plugin: Berechnungselement


Das Symbol für Widgets vom Typ Berechnungselement im Xima® Formcycle-Designer.

Plugin-Download

Funktionsbeschreibung

Das Plugin stellt ein neues Widget im Designer zur Verfügung, welches es erlaubt, auf einfache Art Mathematische Berechnungen auszuführen. Das Widget erzeugt ein gesperrtes Eingabefeld, welches zur Ausgabe des Ergebnisses dient. In den Eigenschaften dieses Eingabefelds, kann eine Formel mit Feldplatzhaltern wie z.B. ([%tf1%] + [%tf2%]) / 1.19 eingegeben werden. Zusätzlich können Schriftfarbe und Ausgabeformat für das Ergebnis festgelegt werden.

Installation

Das Plugin kann als Mandant-Plugin oder System-Plugin installiert werden. Eine Anleitung zur Installation von Plugins finden Sie hier.

Konfiguration

An Widgets dieses Typs können die folgenden Eigenschaften konfiguriert werden:

Grundeigenschaften

Basiseinstellungen für Grundeigenschaften

Die Grundeigenschaften Name, Breite und Versteckt stehen jedem Formularelement zur Verfügung.

In diesem Dialogfenster lassen sich grundlegende Eigenschaften wie Name oder Breite einstellen.

Elemente können wiederholt werden, sodass der Nutzer eine beliebige Anzahl an Daten anlegen kann.

Durch Auswahl eines Triggers für die Anzahl an Wiederholungen kann diese automatisch gesetzt werden. In diesem Beispiel wird das Fieldset für die Daten zum Kind wiederholt. Abhängig der gewählten Kinderzahl ist so immer die richtige Menge an Fieldsets sichtbar.
NameBeschreibung
ElementElementtyp des Formularelements. Der Elementtyp kann durch Auswahl eines anderen Elementtyps aus dem Dropdown-Menü geändert werden. Die Elementtypen, in die ein Element umgewandelt werden kann, hängen dabei vom ursprünglichen Typ ab. Container und Fieldsets können nur in den jeweils anderen Elementtyp transformiert werden. Alle anderen Elementtypen können in jeden anderen Typ transformiert werden, außer in Container und Fieldsets.
NameName des Elements. Es sind nur Buchstaben und Zahlen erlaubt. Um den Namen zu ändern und gleichzeitig die Referenzen auf dieses Formularelement zu aktualisieren sollte die Funktion zum Umbenennen von Formularelementen   verwendet werden.
AliasEin alternativer Name für das Formularelement, der alle Zeichen enthalten darf.
BreiteRelative Breite des Elements zu anderen Elementen in einer Formularzeile. Sind etwa drei Elemente nebeneinander platziert und haben für die Breite die Werte 10, 10 und 30 so nehmen sie in dieser Reihenfolge 20%, 20% und 60% der gesamten Breite der Formularzeile ein.
VerstecktIst hier ein Häkchen gesetzt, so wird das Element versteckt. Um es wieder anzuzeigen, kann die Eigenschaft sichtbar wenn oder eine entsprechende JavaScript-Funktion wie jQuery.fn.visible verwendet werden.
GesperrtDer Inhalt des Formularelementes kann nicht editiert werden. Der Inhalt wird auch beim Absenden nicht übertragen. Für Textfelder kann zudem ausgewählt werden, ob der Inhalt beim Absenden übertragen wird oder nicht.
WiederholenIst diese Option aktiviert, so kann der Nutzer eine beliebige Anzahl an Wiederholunge (Kopien) von diesem Formularelement erstellen. Damit ist es etwa möglich, eine oder mehrere E-Mail-Adressen anzugeben. Es ist nicht möglich, wiederholte Elemente zu verschachteln: Ist ein Fieldset oder Container wiederholt, so kann kein Element darin mehr wiederholt werden.
Min. wdh.Mindestzahl an Wiederholungen, die vorhanden sein müssen. Eine wiederholtes Formularelement ist nicht löschbar, wenn dadurch diese Mindestzahl unterschritten werden würde. Die hier eingestellte Anzahl ist zudem auch anfangs sichtbare Anzahl an Wiederholungen (beim Aufrufs des Formulars).
Max. wdh.Höchstzahl an Wiederholungen, die erlaubt ist. Es kann keine weitere Kopie von einem Formularelement erzeugt werden, wenn dadurch diese Höchstzahl überschritten werden würde.
Element wdh.Falls hier ein Element ausgewählt ist, bestimmt der Wert des ausgewählten Elements (Trigger-Element) die Anzahl an Wiederholungen. Beispiel: Es wird ein Auswahlelement oder Eingabefeld für die Anzahl der Kinder angelegt. Ein Fieldset, wo die Daten zu einem Kind eingegeben werden, wird wiederholt. Die Anzahl der Wiederholungen wird aus dem Auswahlelement bzw. Eingabefeld genommen. Damit ist immer für jedes Kind ein Fieldset vorhanden.
Knöpfe versteckenNur verfügbar, falls unter Element wdh. ein Element ausgewählt ist. Mit dieser Option können die Plus- und Minusknöpfe zum Hinzufügen und Entfernen von Elementwiederholungen ausgeblendet werden. Dies ist dann sinnvoll, wenn die Anzahl der Wiederholungen nur über das ausgewählte Trigger-Element festgelegt werden soll.

Alias

Jedes Formular sendet Daten nach dem Prinzip Elementname   Wert. Diese Elementnamen können über die Platzhalterersetzung in Aktionen und Templates verwendet werden. In einigen Fällen kann es vorkommen, dass diese Namen nicht für die Weiterverarbeitung verwendet werden können. Das kann z.B. auftreten, wenn für die Weiterverarbeitung spezielle Zeichen verwendet werden müssen, die im Formulardesigner nicht zulässig sind. Für diesen Fall besteht die Möglichkeit, einen Alias zu vergeben.

Wurde ein Alias vergeben, wird nun statt dem Namen des Formularelements der Alias für die Verarbeitung in den Aktionen und bei der Platzhalterersetzung verwendet.

Umbenennen von Formularelementen

Werden Formularelemente ganz einfach umbenannt, funktionieren möglicherweise Teile des JavaScript oder der Verarbeitung nicht mehr korrekt, da diese das Formularelement über dessen Namen referenzieren. Mit einem Klick auf das Stiftsymbol   neben dem Formularelementnamen kann das Formularelement umbenannt werden, wobei zugleich sämtliche Referenzen auf das Formularelement aktualisiert werden. Es kann ausgewählt werden, an welchen Stellen nach Referenzen auf das Formularelement gesucht werden soll:

  • im JavaScript-Bereich des Formulars
  • im CSS-Bereich des Formulars
  • in JavaScript-Formulardateien
  • in CSS-Formulardateien
  • in der Verarbeitung des Formulars
  • bei Elementen auf die Eigenschaft "Wert"
  • bei Elementen auf die Eigenschaft "Schaltflächen"
  • bei Elementen auf die Eigenschaft "Optionen"

Wird eine Referenz in den ausgewählten Bereichen gefunden, wird diese mit dem neuen Namen aktualisiert.

Im JavaScript-Bereich ist darauf zu achten, dass nur übliche Arten behandelt werden, auf ein Formularelement zu referenzieren. In Selektoren wie $('[name="tfEmail"]') wird der Name entsprechend angepasst. Unübliche Selektoren wie document.getElementByName("tfEmail") werden nicht angepasst. Weiterhin ist es prinzipiell unmöglich, alle in einer Programmiersprache möglichen Referenzen anzupassen, beispielsweise wenn der Name aus Variablen, Berechnungen oder externen Datenquellen bezogen wird: ["EMail", "Vorname", "Nachname"].forEach(name => $(`[name="tf${name}"]`).clear()) Daher sollte bei Formular mit komplexen JavaScript immer manuell geprüft werden, welche Auswirkungen eine Umbennenung eines Formularelements hat.

Dieses Element hat keine zusätzlichen Einstellungen im Bereich Grundeigenschaften.

Darstellung

Basiseinstellungen für Darstellung

Die in diesem Bereich vorhandenen Eigenschaften dienen dazu, die Sichtbarkeit des Formularelements zu konfigurieren. Die Grundeigenschaft Versteckt steht dabei jedem Formularelement zur Verfügung. Die Eigenschaften Gesperrt und Wiederholen sowie die davon abhängigen Eigenschaften sind nur bei Elemententypen verfügbar, bei denen dies sinnvoll ist.

In diesem Dialogfenster lassen sich grundlegende Eigenschaften wie Sichtbarkeit, Sperrstatus und Wiederholbarkeit einstellen.

Elemente können wiederholt werden, sodass der Nutzer eine beliebige Anzahl an Daten anlegen kann.

Durch Auswahl eines Triggers für die Anzahl an Wiederholungen kann diese automatisch gesetzt werden. In diesem Beispiel wird das Fieldset für die Daten zum Kind wiederholt. Abhängig der gewählten Kinderzahl ist so immer die richtige Menge an Fieldsets sichtbar.
NameBeschreibung
VerstecktIst hier ein Häkchen gesetzt, so wird das Element versteckt. Um es wieder anzuzeigen, kann die Eigenschaft sichtbar wenn oder eine entsprechende JavaScript-Funktion wie jQuery.fn.visible verwendet werden.
GesperrtDer Inhalt des Formularelementes kann nicht editiert werden. Der Inhalt wird auch beim Absenden nicht übertragen. Für Textfelder kann zudem ausgewählt werden, ob der Inhalt beim Absenden übertragen wird oder nicht.
WiederholenIst diese Option aktiviert, so kann der Nutzer eine beliebige Anzahl an Wiederholungen (Kopien) von diesem Formularelement erstellen. Damit ist es etwa möglich, eine oder mehrere E-Mail-Adressen anzugeben. Es ist nicht möglich, wiederholte Elemente zu verschachteln: Ist ein Fieldset oder Container wiederholt, so kann kein Element darin mehr wiederholt werden.
Min. wdh.Mindestzahl an Wiederholungen, die vorhanden sein müssen. Eine wiederholtes Formularelement ist nicht löschbar, wenn dadurch diese Mindestzahl unterschritten werden würde. Die hier eingestellte Anzahl ist zudem auch anfangs sichtbare Anzahl an Wiederholungen (beim Aufrufs des Formulars).
Max. wdh.Höchstzahl an Wiederholungen, die erlaubt ist. Es kann keine weitere Kopie von einem Formularelement erzeugt werden, wenn dadurch diese Höchstzahl überschritten werden würde.
Element wdh.Falls hier ein Element ausgewählt ist, bestimmt der Wert des ausgewählten Elements (Trigger-Element) die Anzahl an Wiederholungen. Beispiel: Es wird ein Auswahlelement oder Eingabefeld für die Anzahl der Kinder angelegt. Ein Fieldset, wo die Daten zu einem Kind eingegeben werden, wird wiederholt. Die Anzahl der Wiederholungen wird aus dem Auswahlelement bzw. Eingabefeld genommen. Damit ist immer für jedes Kind ein Fieldset vorhanden.
Knöpfe versteckenNur verfügbar, falls unter Element wdh. ein Element ausgewählt ist. Mit dieser Option können die Plus- und Minusknöpfe zum Hinzufügen und Entfernen von Elementwiederholungen ausgeblendet werden. Dies ist dann sinnvoll, wenn die Anzahl der Wiederholungen nur über das ausgewählte Trigger-Element festgelegt werden soll.

Zusätzlich hat dieses Formularelement noch folgende Eigenschaften im Bereich Darstellung.

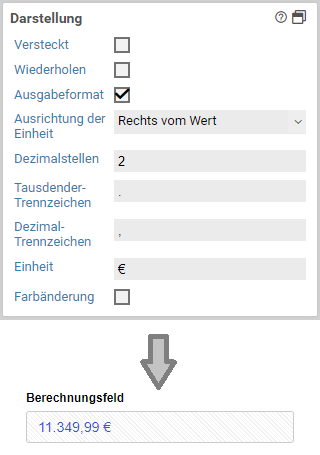

Mögliche Eigenenschaften und deren Standardwerte, nachdem die Option Ausgabeformat angewählt wurde und das Ergebnis dieser Konfiguration im Formular.

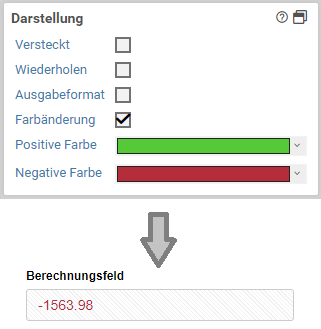

Konfigurationsmöglichkeiten für der Schriftfarbe, nachdem die Option Farbänderung angewählt wurde.
NameBeschreibung
AusgabeformatDurch Anwählen dieser Option kann die Ausgabe (wenn es sich um eine Zahl handelt) mit Eigenschaften aus der Autonumeric-Javascript-Bibliothek formatiert werden. Wenn diese Option gewählt ist, werden die Eigenschaften Ausrichtung der Einheit, Dezimalstellen, Tausendertrennzeichen, Dezimaltrennzeichen und Einheit konfigurierbar.
Ausrichtung der EinheitLegt die Position der Einheit fest. Es kann zwischen Rechts vom Wert und Links vom Wert gewählt werden. Nur sichtbar, wenn die Option Ausgabeformat angewählt wurde.
DezimalstellenAnzahl der Nachkommastellen, die immer sichtbar sind. Wenn dieses Feld sichtbar ist, muss es zwingend befüllt werden, da das Berechnungs-Widget ansonsten funktionsunfähig ist. Nur sichtbar, wenn die Option Ausgabeformat angewählt wurde. Standardwert: 2
TausendertrennzeichenOptionales Zeichen, welches bei der Ausgabe der Zahlenwerte zwischen Tausenderstellen eingefügt wird. Nur sichtbar, wenn die Option Ausgabeformat angewählt wurde. Standardwert: .
DezimaltrennzeichenZeichen, welches bei der Ausgabe der Zahlenwerte zwischen Vor- und Nachkommastellen eingefügt wird. Wenn dieses Feld sichtbar ist, muss es zwingend befüllt werden, da das Berechnungs-Widget ansonsten funktionsunfähig ist. Nur sichtbar, wenn die Option Ausgabeformat angewählt wurde. Standardwert: ,
EinheitOptionales Zeichen bzw. optionale Zwischenkette, welche zusätzlich zum Wert im Feld angezeigt wird. Die Position kann mir der Eigenschaft Ausrichtung der Einheit festgelegt werden. Nur sichtbar, wenn die Option Ausgabeformat angewählt wurde.
FarbänderungDas Anwählen dieser Option erlaubt es, die Schriftfarbe für positive und negative Zahlen festzulegen. Wenn diese Option gewählt ist, werden die Eigenschaften Positive Farbe und Negative Farbe konfigurierbar. Für Zahlenwerte, welche Null entsprechen und Texte erfolgt keine Farbänderung.
Positive FarbeÜber eine vorgegebene Auswahl von Farben oder einen Colorpicker kann hier die Farbe bestimmt werden, mit der der im Feld sichtbare wert angezeigt werden soll, wenn es sich um eine positive Zahl handelt. Nur sichtbar, wenn die Option Farbänderung angewählt wurde.
Negative FarbeÜber eine vorgegebene Auswahl von Farben oder einen Colorpicker kann hier die Farbe bestimmt werden, mit der der im Feld sichtbare wert angezeigt werden soll, wenn es sich um eine negative Zahl handelt. Nur sichtbar, wenn die Option Farbänderung angewählt wurde.

Label

Basiseinstellungen für Label

Über diese Eigenschaft wird das Label eines Elements definiert. Ein Label ist der Text vor, hinter, über oder unter dem Element. Nicht jedes Element besitzt diese Eigenschaft.

Bei dem Label kann der Text verändert werden, der an einem Formularfeld erläuternd angezeigt wird.
NameBeschreibung
WertWert des Label. Dieser Text wird dann am Element angezeigt.
Ausrichtung Gibt die Position (link, rechts, oben, unten) des Labels an.
Breite (in px)Dies ist der Abstand zwischen Labeltext und Element und ist nur für die Ausrichtung "links" relevant.
PlatzhalterPlatzhaltertext für Eingabefelder. Dieser Text verschwindet wenn ein Wert in das Feld eingegeben wird.
Titel Wird beim überfahren des Elements mit der Maus als Tooltip angezeigt (HTML Attribut "title").
EinheitText der hinter einem Element angezeigt wird. Normalerweise wird dies für Einheiten (z.B. EURO) verwendet.
Breite (in px)Abstand (rechts) der Einheit vom Element

Dieses Element hat keine zusätzlichen Einstellungen im Bereich Label.

Berechnung

Die in diesem Bereich vorhandenen Eigenschaften dienen dazu, die Art der Berechnung und die für die Berechnung zu verwendende Formel festzulegen.

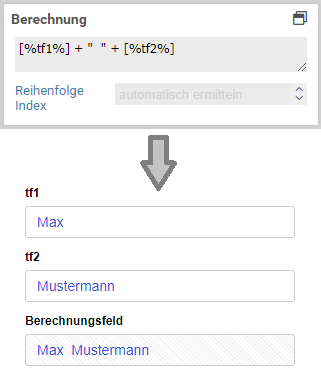

Beispiel für die Berechnungsformel für eine Verkettung von Strings der Eingabefelder tf1 und tf2 und das Ergebnis im Formular.

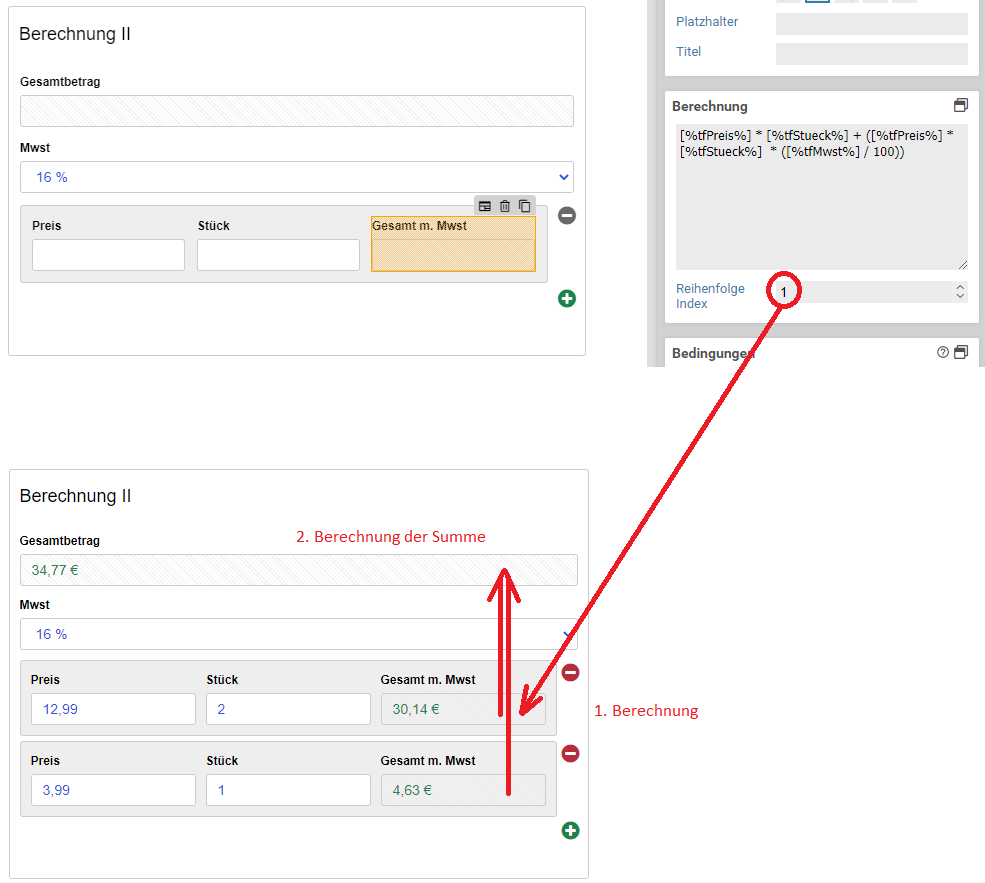

Beispiel für eine Berechnung eines Feldes, welches sich weiter oben im Formular befindet als die Berechnungsfelder, auf deren Wert es zugreift. Durch das Vergeben eines Wertes bei Reihenfolge Index am Berechnungs-Widget der Teilsummen, werden diese zuerst berechnet und erst danach wird die Gesamtsumme ermittelt.
NameBeschreibung
BerechnungsfeldIn dieses nicht mit einem Label benannte Feld kann ein Berechnungsformel eingegeben werden, welche bei jeder Wertänderung von einem der in der Berechnungsformel verwendeten Eingabelemente erneut ausgeführt wird.
Als Syntax wird JavaScript verwendet. Für das Ermitteln der zu verwendenden Werte von anderen Eingabelementen können neben jQuery-Selektoren auch Xima® Formcycle Platzhalter verwendet werden.
FeldwerteHier kann ausgewählt werden, mit welchem Datentypen die Feldwerte behandelt werden sollen. Entwerder soll für jeden Feldwert automatisch ermittelt, welcher Datentyp der er hat oder es sollen alle Feldwerte als Text gelesen werden. Letzteres ist zum Verketten von Strings sinnvoll. Jedoch sind damit Berechnungen (z.B. [%tf1%] - [%tf2%]) ausgeschlossen.
Leere FelderHier kann ausgewählt werden, was passieren soll, wenn ein Formularelement keinen Wert hat. Entweder wird es wie die Zahl 0 behandlelt oder wie leerer Text. Bei nummerischen Berechnungen sollte der Wert in der Regel wie die Zahl 0 behandelt werden.
Reihenfolge IndexDiese Option ist nur in Ausnahmefällen notwendig. Standardmäßig werden die Felder automatisch in der Reihenfolge abgearbeitet, wie es die Formeln vorgeben. Falls die automatisch erkannte Reihenfolge einmal nicht korrekt sein sollte, kann eine Indexzahl vergeben werden. Wenn in wenigstens einem Formelfeld ein Index gesetzt ist, ist die Reihenfolge der Abarbeitung wie folgt: Zuerst werden alle Berechnungenfelder mit einem Index abgearbeitet, wobei vom niedrigsten Indexwert zum größten Indexwert vorgegangen wird. Anschließend werden alle Berechnungen ohne einen Index ausgeführt, entsprechend den normalen Regeln (von oben nach unten und von links nach rechts).

Bedingungen

Basiseinstellungen für Bedingungen

Über die Bedingungen werden Validierungen und Sichtbarkeiten für die Formularelemente festgelegt. Einige Bedingungen sind nur für manche Formularelemente verfügbar, diese sind auch noch einmal in der Hilfe zu den einzelnen Elementen beschrieben.

Steuerbare Eigenschaften

In den Bedingungen können Elemente etwa versteckt oder als Mussfelder geschaltet werden, wenn bestimmte Bedingungen erfüllt sind. Zudem kann über den Elementwähler ein Formularelement direkt mit der Maus ausgewählt werden.
NameBeschreibung
Versteckt wennWenn die Bedingung erfüllt ist, wird das Formularelement versteckt.
Sichtbar wennWenn die Bedingung erfüllt ist, wird das Formularelement angezeigt. Diese Option erscheint, wenn das Formularfeld auf versteckt geschalten wurde.
Gesperrt wennWenn die Bedingung erfüllt ist, wird das Formularelement nicht-editierbar geschaltet.
Editierbar wennWenn die Bedingung erfüllt ist, wird das Formularelement wieder editierbar geschaltet. Diese Option erscheint, wenn das Formularfeld auf gesperrt geschalten wurde.
MussfeldIst diese Option aktiviert, muss das Formularfeld zwingend ausgefüllt werden. Wenn diese Option aktiviert ist, werden unter Mussfeld wenn konfigurierte Bedingung ignoriert.
Mussfeld wennWenn die Bedingung erfüllt ist, wird das Formularelement zu einem Mussfeld.
MussfeldgruppeNur verfügbar, wenn Mussfeld ausgewählt ist. Legt die Mussfeldgruppe fest, zu der das Element gehören soll. Wenn zwei oder mehr Elemente zu einer Mussfeldgruppe gehören, muss mindestens eines davon einen Wert haben, alle anderen müssen aber nicht ausgefüllt werden.
Prüfe serverseitigWenn diese Option aktiviert ist, werden die abgesendeten Daten auch auf dem Server geprüft. Die Daten werden im Browser geprüft, dennoch ist es technisch möglich, ungültige Formulare abzusenden. Schlägt die serverseitige Validierung fehl, erscheint im Formular die entsprechende Fehlermeldung.

7.2.0+  Bei der Verwendung einer benutzerdefinierten Formel als Bedingung ist diese Option funktionslos. Es kann in diesem Fall keine serverseitige Validierung durchgeführt werden.

Bedingungen

Bei Bedingungen, die auf den Wert eines Auswahlelements zugreifen, wird der Wert genommen, wie er in der Spalte Werte eingetragen ist.

Bei allen Eigenschaften kann für die Bedingung ein Formularelement ausgewählt werden, welches dann geprüft wird. In der Auswahlliste stehen alle Elemente Namen zur Verfügung.

7.2.0+  Neben existierenden Formularelementen kann auch Formel ausgewählt werden. Es kann dann eine benutzerdefinierte Formel eingegeben werden, um beliebige Logik zu implementieren. Folgendes ist dabei zu beachten:

  • Es muss sich um einen gültigen JavaScript-Ausdruck (expression) handeln, etwa $("[name='tfVorname']").val() === "Max".
    • JavaScript-Anweisungen (statements) sind nicht möglich, beispielsweise darf var x = $("[name='tfVorname']").val() ; x === "Max" nicht verwendet werden.
    • Falls doch einmal erforderlich, sind Anweisungen durch Kapselung in einer IIFE (immediately invoked function expression) möglich: (function(){var x = $("[name='tfVorname']").val() ; return x === "Max"})()
  • Formular-Platzhalter können verwendet werden, um einfacher auf den Wert von Formularelementen zuzugreifen. Der Platzhalter wird durch den Wert des jeweiligen Formularelements ersetzt. Beispiel: [%tfVorname%]==="Max"
    • Repräsentiert der Wert eines Formularelements eine Gleitkommazahl, wird der Platzhalter durch eine JavaScript-Zahl ersetzt. Beispiel: [%tf1%]+[%tf2%] < 10 (Summe beider Felder < 10). Andernfalls wird der Wert durch einen JavaScript-String ersetzt. Beispiel: [%tf1%].toUpperCase() === "MAX" (Feldwert gleich "Max", ohne Berücksichtigung von Groß- und Kleinschreibung).
    • Der Wert, durch den der Platzhalter ersetzt wird, hängt von der Art des Elements ab:
      • Bei Checkboxen wird der Wert genommen, welcher im Formulardesigner unter Wert bei angehakt hinterlegt ist.
      • Bei Eingabefeldern und Textarea wird der vom Nutzer eingegebene Text als Wert genommen.
      • Bei Auswahlelementen mit Darstellung Combobox wird der technische Wert der ausgewählten Option als Wert genommen.
      • Bei Auswahlelementen mit Darstellung Checkbox und Radio-Button wird die Summe aller technischen Werte der ausgewählten Optionen als Wert genommen. Dies gilt auch für die Darstellung als Frage.
      • Bei Upload-Elementen wird der Dateiname der ausgewählten Datei als Wert genommen.
      • Bei Terminwähler wird das angezeigte Datum mit Uhrzeit als Wert genommen.
  • Andere Platzhalter wie System-Platzhalter können ebenfalls verwendet werden: [%$PROJECT_TITLE%] === "Mein Formular".
  • Es wird KEINE serverseitige Validierung von Formeln durchgeführt, auch wenn diese Option aktiviert ist.

Nach der Auswahl eines Elements öffnet sich eine weitere Auswahlliste mit folgenden Optionen:

  • einen Wert hat
  • keinen Wert hat
  • gleich
  • ungleich
  • kleiner
  • kleiner gleich
  • größer
  • größer gleich
  • zwischen
  • regulärer Ausdruck

Durch Klick auf das Auswahlsymbol rechts neben der Auswahlleiste kann mit der Maus direkt ein Formularelement ausgewählt werden. Bei großen Formularen kann die Auswahlliste sehr lang werden und man findet das gesuchte Elemente nur langsam.

Wird der Wert eines Auswahlelements (Checkbox, Radiobutton oder Liste) geprüft, wird von der ausgewählten Option der Wert für die Prüfung verwendet, der am Formularelement in den Eigenschaften unter Werte in der Spalte Wert eingestellt ist.

BedingungBeschreibung
einen Wert hat / keinen Wert hat

Das Element wird versteckt, wenn das ausgewählte Element einen (keinen) Wert hat.

Einen Wert haben bedeutet dabei folgendes.

  • Bei einer Checkbox wird das Element versteckt, wenn sie aktiviert wurde.
  • Bei einem Auswahlelement wird das Element versteckt, wenn ein anderer Wert als Bitte auswählen gewählt wurde. Ist eine als Drop-Down-Auswahlliste dargestellte Auswahl kein Mussfeld, ist standardmäßig immer die erste Option ausgewählt. Handelt es sich bei der Drop-Down-Auswahlliste um ein Mussfeld, ist standardmäßig keine Option ausgewählt und es erscheint der Text Bitte auswählen.
  • Bei einem Textfeld wird das Element versteckt, wenn das Eingabefeld nicht leer ist.
gleichEs erscheint ein weiteres Eingabefeld zur Eingabe des zu prüfenden Wertes. Das Element wird nur versteckt, wenn der Wert des ausgewählten Elements den gleichen Wert hat.
ungleichEs erscheint ein weiteres Eingabefeld zur Eingabe des zu prüfenden Wertes. Das Element wird nur versteckt, wenn der Wert des ausgewählten Elements nicht den gleichen Wert hat.
kleiner / kleiner gleichEs erscheint ein weiteres Eingabefeld zur Eingabe des zu prüfenden Wertes. Das Element wird nur versteckt, wenn der Wert des ausgewählten Elements kleiner bzw. kleiner gleich dem eingegebenen Wert ist.
größer / größer gleichEs erscheint ein weiteres Eingabefeld zur Eingabe des zu prüfenden Wertes. Das Element wird nur versteckt, wenn der Wert des ausgewählten Elements größer bzw. größer gleich dem eingegebenen Wert ist.
zwischenEs erscheint ein weiteres Eingabefeld zur Eingabe des zu prüfenden Wertes. Das Element wird nur versteckt, wenn der Wert des ausgewählten Elements zwischen dem eingegebenen Wert ist. Das Interval wird als zwei mit einem Strich (-) getrennte Zahlen eingegeben, z.B. 2-10. Negative Zahlen müssen in Klammern gesetzt werden, z.B. (-10)-(-5).
RegExpEs erscheint ein weiteres Eingabefeld zur Eingabe des regulären Ausdruck. Das Element wird nur versteckt, wenn der Wert des ausgewählten Elements auf den regulären Ausdruck passt.

Automatisch leeren oder zurücksetzen

Bei den Eigenschaften Versteckt wenn und Gesperrt wenn kann zusätzlich noch ausgewählt werden, ob das Formularelement geleert oder zurückgesetzt (reset) werden soll, wenn es durch die Bedingung versteckt beziehungsweise gesperrt wird. Leeren bezieht sich dabei auf das Löschen des Werts. Beim Zurücksetzen wird der Wert des Formularelements auf den ursprünglichen Wert zurückgesetzt, den es beim Öffnen des Formulars hatte. Wird das Formular neu geöffnet, ist das der Wert, wie er im Xima® Formcycle-Designer eingestellt ist. Wird ein abgesendetes Formular im Posteingang geöffnet, ist der Initialwert der zuletzt abgesendete Wert.

Dies kann zum Beispiel für die Eingabe einer Adresse verwendet werden, wo zwischen einer Adresse und einem Postfach ausgewählt werden kann. Ist Postfach ausgewählt, dann ist das Eingabefeld für die Adresse nicht sichtbar und wird geleert. Beim Absenden des Formulars werden so nur die Postfachdaten und nicht die Adressdaten mitgesendet.

Beim Leeren oder Zurücksetzen von Formularelementen, die andere Formularelemente enthalten, werden alle Unterelemente geleert oder zurückgesetzt. Dies betrifft die Elemente Seite, Container, und Fieldset.

Dieses Element hat keine zusätzlichen Einstellungen im Bereich Bedingungen.

Hilfe

Basiseinstellungen für Hilfe

Hier kann der Hilfetext geändert werden, der als Tooltip am Formularfeld erscheint.

Der Hilfetext wird angezeigt, wenn die Maus sich über dem   Icon Bereich befindet.

Diese Eigenschaft ermöglicht es, einen Hilfetextes zu einem Formularelement hinzuzufügen. Der Hilfetext erscheint, wenn mit der Maus über das Hilfe-Icons   gefahren wird. Wenn unter Hilfe ein Text eingetragen ist, wird das Hilfe-Icon neben dem Element angezeigt. Wird Hilfetext wieder gelöscht, wird auch das Hilfe-Icon an dem Element wieder entfernt.

Um das Design des Hilfesymbols oder der Overlay-Blase zu ändern, erstellen Sie Ihr eigenes CSS.

Dieses Element hat keine zusätzlichen Einstellungen im Bereich Hilfe.

CSS-Klassen

Basiseinstellungen für CSS-Klassen

Auswahl von CSS-Klassen im Designer.

7.0.11+  Diese Eigenschaft ermöglicht es, einem Element beliebige zusätzliche eigene CSS-Klassen zu geben. Es muss kein Punkt am Anfang des Klassennamens stehen, wird aber aus Kompatibilitätsgründen weiterhin unterstützt. Weiterhin werden CSS-Klassen, die in einer CSS-Datei oder im CSS-Bereich definiert sind, als Vorschlag per Autovervollständigung angeboten.

Bei der Konfiguration der CSS-Klassen wird zwischen den CSS-Klassen am Element und den CSS-Klassen am Container unterscheiden.

CSS-Klassen, die am Element konfiguriert sind, werden direkt am HTML-Input-Element angefügt. Dies entspricht dem bisherigen Verhalten vor Version 7.0.11, wenn Klassen zu einem Elementen hinzugefügt wurden.

CSS-Klassen hingegen, die für den Container konfiguriert sind, werden an das HTML-Container-Element angefügt, was das Eingabeelement umschließt. Damit ist es beispielsweise möglich, auch das Label eines Elements per CSS zu beeinflussen, welches sich im gleichen HTML-Container-Element wie Eingabeelement befindet.

Bis 7.0.10+ : Diese Eigenschaft ermöglicht es, dem ausgewählten Element eine oder mehrere CSS-Klassen zuzuordnen.
Die in der Liste dargestellten CSS-Klassen werden aus dem CSS-Bereich und aus dem gewählten CSS-Theme ausgelesen. Nach Auswahl einer CSS-Klasse wird diese sofort angewandt, alle Änderungen des Designs sind also sofort links in der Formularvorschau einsehbar. Im unteren Teil des Eigenschaftenfensters kann nach vorhandenen CSS-Klassen gefiltert werden.

Dieses Element hat keine zusätzlichen Einstellungen im Bereich CSS-Klassen.

Attribute

Basiseinstellungen für Attribute

Es sollten keine eigenen HTML-Attribute mit beliebigen Namen mehr benutzt werden. In HTML5 gibt es sogenannte data-Attribute, die stattdessen genutzt werden können. Diese beginnen mit der Vorsilbe data-. Beispielsweise ist data-price als Attributname in Ordnung, nicht aber price.

Im Bereich Attribute können einem Formularelement HTML-Attribute hinzugefügt werden, auf diese dann später wieder im Skriptbereich per Javascript zugegriffen werden kann. Neben eigenen Attributen können auch bestehende HTML-Attribute überschrieben werden, etwa das Attribut type für Input-Elemente.

In diesem Bereich können beliebige HTML-Attribute vergeben werden. Dies eignet sich für fortgeschrittene Anwendungen.

Die eingegebenen Attribute werden als HTML-Attribute an dem jeweiligen Element hinterlegt.

Hinzufügen eines Attributs

Um ein HTML-Attribut hinzuzufügen, tragen Sie einfach in der Spalte Attribut den Namen des HTML-Attributs und in die Spalte Wert den gewünschten Wert ein. Nach der Eingabe wird automatisch eine neue Zeile für weitere Attribute eingefügt.

Löschen eines Attributs

Ein vorhandenes Attribut wird über das Icon   links gelöscht.

Zugriff auf Data-Attribute mittels JavaScript

Um an einem Element zusätzliche Daten zu hinterlegen, gibt es die sogenannten Data-Attribute. Diese sollten im Namen keine Großbuchstaben enthalten, zudem sollten Wörter durch Bindestriche getrennt werden. Etwa data-serial-version ein guter Attributname, dataSerialVersion hingegen nicht. Beim Zugriff mittels JavaScript werden die Bindestriche entfernt und die Anfangsbuchstaben der Wörter in Großbuchstaben umgewandelt.

Angenommen, am Element tfSerialVer wurde für das Attribut data-serial-version wurde der 1aFXc gesetzt. Dann geschieht der Zugriff über JavaScript wie folgt:

const serialVersion = $("[name='tfSerialVer']").data("serialVersion");
console.log("Serial version ist:" , serialVersion);

Dieses Element hat keine zusätzlichen Einstellungen im Bereich Attribute.

Verfügbar wenn

Basiseinstellungen für Verfügbar wenn

Über die Eigenschaft Verfügbar wenn kann geregelt werden, wann Formularelemente angezeigt werden sollen.

In diesem Dialogfenster wird eingestellt, wann Formularelemente verfügbar sein sollen.

Wird nur ein Status oder nur eine Benutzergruppe gewählt, wird dieses Element nur angezeigt, wenn sich der Vorgang in diesem Status befindet bzw. der angemeldete Benutzer dieser Gruppe angehört. Zudem gibt es für jeden Status und jede Benutzergruppe auch die Möglichkeit, dass Element nur dann anzuzeigen, wenn das Formular nicht in diesem Status ist oder nicht von einem Benutzer dieser Benutzergruppe geöffnet wird. Beispielsweise kann damit ein Formularelement nur dann angezeigt werden, wenn es keinen Status hat, wodurch es nur für Benutzer sichtbar ist, jedoch nicht für Postfachbearbeiter.

Wird sowohl ein Status als auch eine Benutzergruppe ausgewählt, wird dieses Element nur angezeigt, wenn sich der Vorgang sowohl in diesem Status befindet und auch der angemeldete Benutzer dieser Gruppe angehört.

Im Gegensatz zu versteckten Elementen werden nicht verfügbare Elemente erst gar nicht in das Formular gerendert, sind also nicht im DOM vorhanden. Dies ist zu bedenken, wenn über jQuery darauf zugegriffen werden soll. Es sollte vorher geprüft werden, ob das Element vorhanden ist.

Die Auswahl kein Status bedeutet, dass das Formular nur aufgerufen und noch nie abgesendet wurde. Befindet sich das abgesandte Formular in einem Status, wird das Element nicht mehr angezeigt. Gleiches gilt für die Benutzergruppe keine Gruppe.

Dieses Element hat keine zusätzlichen Einstellungen im Bereich Verfügbar wenn.

Sonstiges

Basiseinstellungen für Sonstiges

Das Dialogfenster für sonstige Eigenschaften.

Im Bereich Sonstiges können Bemerkungen zu einem Feld hinzugefügt werden. Diese sind nur im Xima® Formcycle-Designer sichtbar und erscheinen nicht im fertigen Formular.

Dieses Element hat keine zusätzlichen Einstellungen im Bereich Sonstiges.

Druckbild im Word-/PDF-Export

Wenn ein Formular per Word-/PDF-Export exportiert wird, sieht das Widget wie ein normales, auf Readonly geschaltetes, Eingabefeld aus.

Formelbeispiele

FormelErklärung
[%tf1%] - [%tf2%]

$('[name=tf1]').val() - $('[name=tf2]').val()
Subtraktion der Werte in den Eingabefeldern tf1 und tf2 einmal unter Verwendung von Passwörtern und einmal mittels jQuery-Selektoren
[%tf2%] * (1 + ([%tf1%] / 100))Wird in tf1 z.B. der Steuersatz und in tf2 der Nettobetrag eingegeben, wird der Bruttobetrag berechnet
[%tf1%] + " " + [%tf2%]Stringverkettung aus den Eingaben in den Eingabefeldern tf1 und tf2
[%tf1%].lengthAnzahl der eigegebenen Zeichen im Eingabefeld tf1
([%tf1%]<2) ? "Genehmigt" : "Abgelehnt"Wenn der Wert in tf1 kleiner als 2 ist, soll "Genehmigt" ausgegeben werden. Ansonsten "Abgelehnt".
$('[org_name=tf1]').sum()

$('[data-org-name=tf1]').sum()

(neue Schreibweise bei W3C konformen Modus)
Beispiel für Berechnen der Summe von wiederholten Elementen mit dem Namen tf1. Für wiederholte Elemente und Elemente innerhalb von wiederholten Containern und Fieldsets muss ein normaler JavaScript-Selektor oder wie in diesem Beispiel ein jQuery-Selektor verwendet werden.

Ein Demo-Beispiel zu den erwähnten Möglichkeiten finden Sie hier.

Mögliche CSS-Anpassungen

Um die Ausgabe zu formatieren, können per CSS Anpassungen vorgenommen werden. Wenn zum Beispiel die Ausgabe anstatt einem gesperrten Eingabefeld wie ein Text aussehen soll, kann folgender CSS-Code verwendet werden:

.CXFormula .label-top{
   display: none;
}
.XFormula{
   border: none !important;
   background: none !important;
   padding: 0;
}

Versionshistorie

2.3.1

  • Fix: Ungeklammerte Kommaausdrücke im JavaScript einer Formel werden nun unterstützt
  • Verbesserte Fehlermeldung in der Konsole, wenn eine Formel syntaktisch ungültig ist.

2.3.0

  • Feature: Es kann nun ausgewählt werden, ob die Datentypen der Feldwerte automatisch ermittelt werden sollen oder ob die Feldwerte immer als Text gelesen werden sollen. Bisher wurden sie immer automatisch ermittelt.

2.2.1

  • Verbesserung der Performance beim Auswerten der Formeln.

2.2.0

  • Erfordert mindestens Xima® Formcycle Version 7.2.0.
  • Auch nicht Formel-Platzhalter in der Formel werden ersetzt
  • Das Eingabfeld für die Formel passt sich in der Höhe automatisch seinem Inhalt an.
  • Das Eingabfeld für die Formel erlaubt die Eingabe von Zeilenumbrüchen.
  • Bei Änderungen des Werts eines Formelfelds wird das JQuery-Ereignis change ausgelöst.
  • Der this-Kontext innerhalb des Formel-JavaScript-Ausdrucks wird nun auf die JQuery-Instanz des Formelfelds gesetzt, dessen Formel evaluiert wird.

2.1.1

  • Fix: Formeln, welche von einem Element abhängen, welches über eine Bedingung versteckt oder gesperrt geschalten und geleert wird, aktualisieren sich, wenn die abängigen Elemente geleert werden.

2.1.0

  • Feature: Validationsattribute wie etwa Pflichtfeld, maximaler Wert und minimaler Wert sind nun auch am Berechnungsfeld verfügbar. Damit kann etwa einfach geprüft werden, ob die Summe von Elementen einen bestimmten Wert nicht überschreitet.

2.0.9

  • Fix: Beim Auführen einer Formel wird das Symbol "$" and "xm_jq()" gebunden, wenn verfügbar. Dies vermeidet Probleme, wenn das Formular in einer Drittseite eingebettet ist und die Drittseite das global "$" anders definiert.

2.0.8

  • Fix: Es wird "xm_jq()" verwendet, wenn verfügbar. Dies behebt Problem bei der Einbindung in Drittseiten, wenn die Drittseite eine andere JQuery-Bibliothek lädt.

2.0.7

  • Change: Verhalten für Checkbox-Elemente geändert: Bei Nutzung von Platzhalter ist Wert nun der am Element hinterlegte Werte (z.B. on), statt immer 0 oder 1.
  • Change: Für Auswahlelemente mit der Darstellung "Radiobutton" ist bei Nutzung von Platzhaltern der Wert nun der Wert der ausgewählten Option, nicht mehr die Anzahl der ausgewählten Optionen.
  • Change: Für Auswahlelemente mit der Darstellung "Checkbox" ist bei Nutzung von Platzhaltern der Wert nun die Summe der Werte aller ausgewählten Optionen (falls alle Werte nummerisch sind) oder die String-Konkatenation der Werte aller ausgewählten Optionen (wenn nicht alle Werte nummerisch sind), nicht mehr die Anzahl der ausgewählten Optionen.

2.0.6

  • Fix: Titel- und Platzhalter-Attribute werden korrekt kodiert, wenn das Berechnungsfeld erzeugt wird.

2.0.5

  • Performanz beim Auswerten von Formeln verbessert

2.0.4

  • Feature: Platzhalterauswahl im Editor hinzugefügt.

2.0.3

  • Fix: Kleinere Darstellungsfehler behoben

2.0.2

  • Feature: Berechnungsfelder können nun initial gesperrt und als Mussfeld geschalten werden.
  • Fix: XSS-Angriffe verhindern
  • Fix: Abarbeitungsreihenfolge der Berechnungsfelder angepasst, sodass nun problemlos in der Formel eines Berechnungsfeldes, Platzhalter für andere Berechnungselemente genutzt werden können.

2.0.1

  • Attribut data-name hinzugefügt (W3C-Konformität)

2.0.0

  • Initialer Release für die Version 7
